VOLLSTRAHLDÜSEN-SYSTEM 110 Vv

Das speziell entwickelte Düsenkonzept der K2S-110-Vv bietet noch mehr Möglichkeiten zur kreativen Gestaltung von Wasserspielen. Das Vollstrahldüsen-System ist bis 18° kardanisch verstellbar. Dadurch lässt sich ein genau definiertes sowie an die Gegebenheiten und Wünsche angepasstes Strahlbild erzeugen.


FONTATOP

Das Wasser tritt bei der   K2S-110-Vv durch einen Strahl aus. Die Höhe des Strahls variiert je nach Wasserspiel-Betriebssystem zwischen 0,5 m und 5 m. Durch zusätzliche Installation der AGU LED-Brunnentechnik, kann eine breite Palette außergewöhnlicher Lichteffekte geschaffen werden.
Klicken Sie HIER für die Videoansicht.

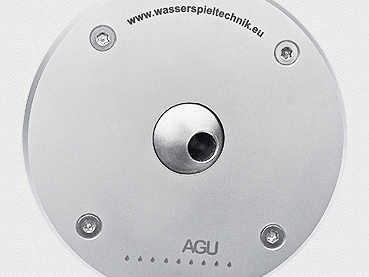

MODELL K2S-110-Vv

Die Deckplatte des Modells hat einen Durchmesser von 110 mm. Der Strahl entweicht bei diesem System durch eine Fontänendüse. Das Modell ist in zwei unterschiedlichen Varianten (V6/V10) erhältlich. Das Wasser kann dementsprechend in zwei verschiedenen Strahldurchmessern austreten: V6 = 6 mm/ V10 = 10 mm.


Systemmaße

  • DECKPLATTE: DURCHM. 110 MM
  • KORPUS DURCHM. 98 MM
  • GESAMTHÖHE 63 MM

Begleitdaten

Einbaukammer:
EBK-1-110 oder EBK-2-075-110

Einbau in Rundrohr: ID 100 mm
oder Bohrung in Werkstück: 100 mm ⌀

Anschlußset hydraulisch:
V06 bis V10

Anschlußmaß an Düse:
13 mm



Bedarfsdaten

Höhe in m
L/min
bar
L/min
bar
V6
V10
0,5
5,3
0,15
18,5
0,1
1
7,9
0,2
26
0,17
2
13,3
0,45
40
0,28
3
17,3
0,65
50
0,5
5
67
0,9

Downloads

BezeichnungDatei
Produktinformation
Preisliste
Planung und Service
Einbauhinweise

Aufruf zur Kreativität

unser Konfigurator errechnet die notwendigen Daten
