SCHAUMEFFEKTDÜSEN-SYSTEM 110 S50
Der luftigste Schaumeffekt kann mit der
K2S-110-S50 erzielt werden. Bei diesem System sprudelt der Wasserstrahl mit einem Durchmesser von 32 mm aus der Fontänendüse. Im Vergleich zu konventionellen Schaumeffektdüsen bietet die neue Generation eine optimierte Lufteinmischung. Der Betriebswasserbedarf der Düsen wird dadurch bis zu ca. 47 % reduziert.
FONTATOP
Die AGU Schaumeffektdüsen sind besonders auf die spezifische Einbausituation bei einem Fontänenfeld ausgerichtet und ermöglichen deshalb eine Luftansaugung von unten statt üblicherweise von oben. Dadurch reagieren die Düsen wesentlich unempfindlicher gegenüber Verschmutzungen.
Klicken Sie hier für die Videoansicht.

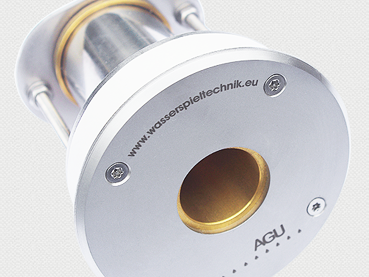

MODELL K2S-110-S50
Die Deckplatte des Modells hat einen Durchmesser von 110 mm. Der Strahl tritt bei diesem System durch eine Fontänendüse mit einem Durchmesser von 32 mm aus. Die Strahlhöhe kann je nach Wasserspiel-Betriebssystem (Druck) zwischen 0,25 m und 3,0 m variieren.

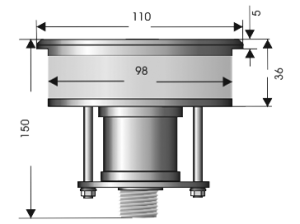

Systemmaße
- DECKPLATTE: DURCHM. 110 MM
- KORPUS DURCHM. 98 MM
- GESAMTHÖHE 150 MM
Begleitdaten
Einbaukammer:
EBK-1-110-S oder EBK-2-110-160-S
Einbau in Rundrohr: ID 100 mm
oder Bohrung in Werkstück: 100 mm ⌀
Anschlußset hydraulisch:
S50
Anschlußmaß an Düse:
Außengewinde 1″
Bedarfsdaten
|
Höhe in m
|
L/min
|
bar
|
|
0,25
|
37
|
0,11
|
|
0,5
|
45
|
0,18
|
|
0,75
|
59
|
0,25
|
|
1
|
70
|
0,32
|
|
1,5
|
92
|
0,47
|
|
2
|
105
|
0,61
|
|
2,5
|
127
|
0,75
|
|
3
|
152
|
0,86
|
